Terminado carburo cementado rollo Anillos

1. Especificaciones técnicas de anillos de rodillo de metal duro terminados

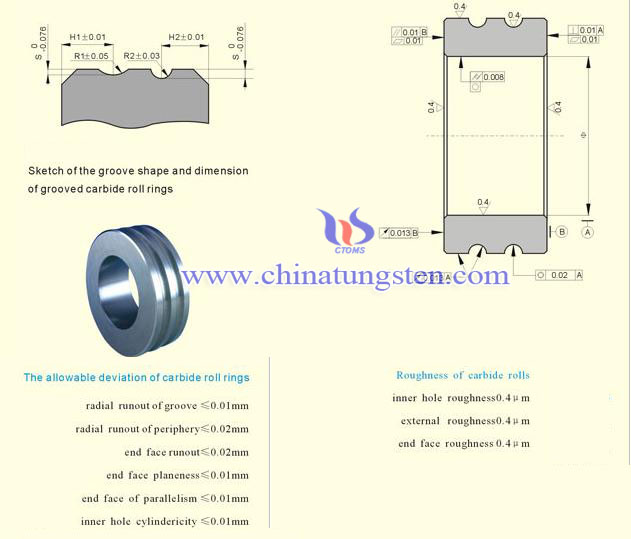

La forma de la ranura y dexiation permisible de las dimensiones para rollos de carburo cementado ranurados.

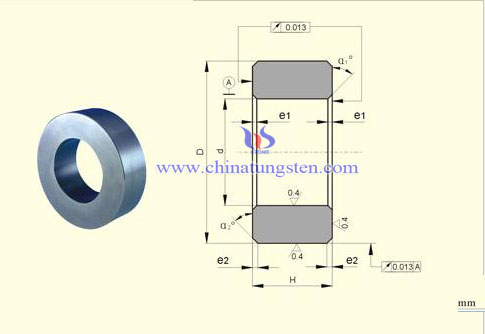

2.Dimensiones y precisión de los anillos de rodillo de carburo cementado terminados

External diameter（D）	Inner diameter（d）	Height（H）
145-380	87-260	62-130

Nota: Podemos suministrarlos según el dibujo proporcionado por los clientes.

Diámetro exterior(D)	Diámetro interior(+)	Altura(-)	Chaflán Inner e1xa1	chaflán exterior e2xa2
158.75	+0.022+0.005	+0.037-0.037	1.5× 450	5× 300
158.75	+0.022+0.005	+0.037-0.037	1.5×450	1×60
170.66	+0.022+0.005	+0.037-0.037	1.5×450	1×450
178.30	+0.022+0.005	+0.03-0.03	1.5×450	1.5×450
186.00	+0.022+0.005	+0.03-0.03	1.5× 450	3× 450
206.65	+0.022+0.005	+0.037-0.037	1.5× 450	1× 60
210.00	+0.022+0.005	+0.037-0.037	2× 450	0.5× 450
216.38	+0.022+0.005	+0.037-0.037	2× 450	3.5× 100
285.00	+0.022+0.005	+0.037-0.037	1× 450	1× 450
285.00	+0.022+0.005	+0.03-0.03	1× 450	1× 450
365.00	+0.022+0.005	+0.03-0.03	1× 450	1× 450

Chinatungsten en línea puede proporcionar varios tamaños y grados de herramientas de corte de carburo cementado, productos no estándar también se personalizan según las necesidades del cliente. Bienvenido a consultar y compra sales@chinatungsten.com, sales@xiamentungsten.com .
